Стропильная система крыш

Главной функцией стропильной системы является передача нагрузки от веса крыши и атмосферных осадков на стены строения. Конструкция стропильной системы должна быть устойчива к ветровой нагрузки, изменению температурного режима, действию влажности и различным вредоносным микроорганизмам. Все эти требования относятся ко всем стропильным системам, но более подробно расскажем о её устройстве на деревянных строениях.
Типы стропильных систем

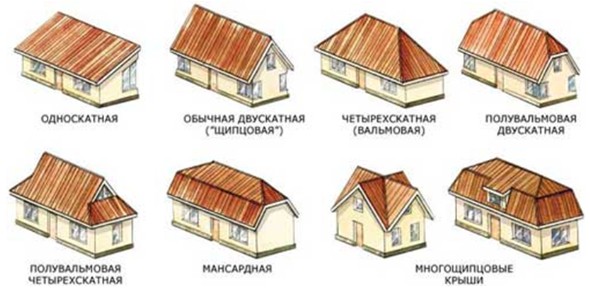

типы стропильных систем

При строительстве деревянных домов наиболее часто прибегают к монтажу стропильной системы следующих типов:
1. Двухскатная стропильная система крыши.
Устройство стропильной системы данного типа наиболее бюджетный, за счёт относительной простоты монтажа, не требующий особых навыков и объёма материалов. Состоит из двух скатов и двух фронтонов. Часто применяют конструкцию ломанной двускатной крыши, дающей прибавку пространства мансардного этажа. Стропила такой крыши составлены из нескольких частей, которые образуют ломаную линию. Этот тип крыши чаще всего применяют для небольших строений.

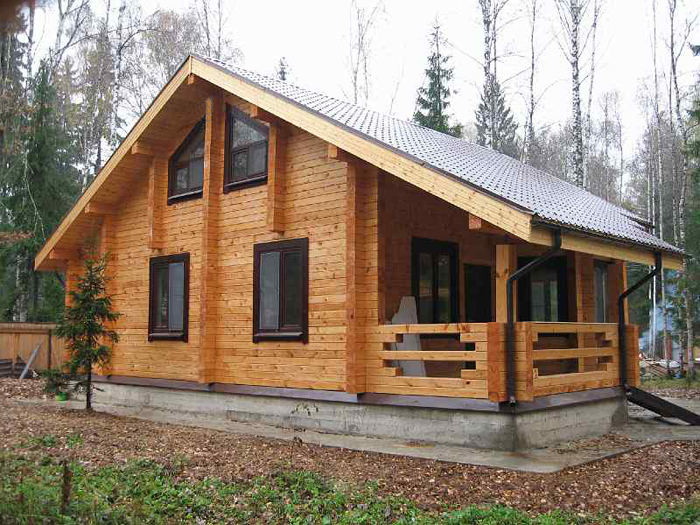

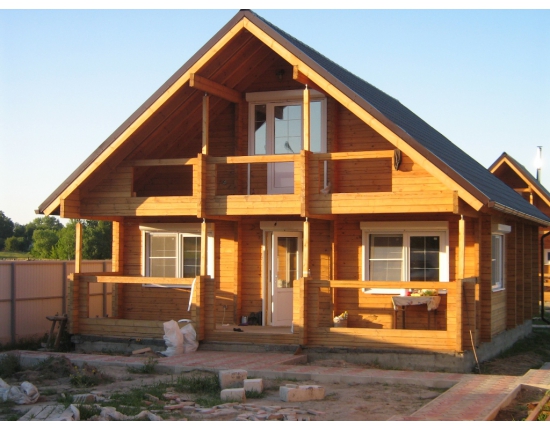

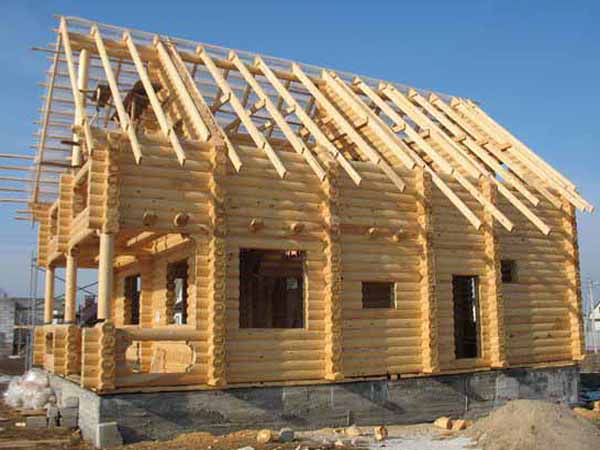

Примеры крыш со двухскатной системой стропил

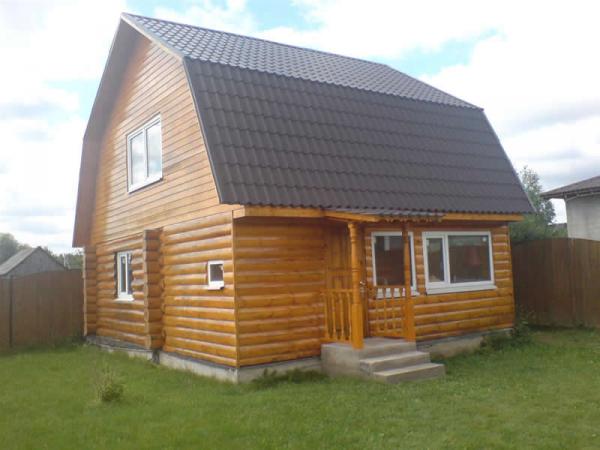

Примеры крыш с ломанной двухскатной системой стропил


2. Четырёхскатная или вальмовая стропильная система.
Такой тип конструкции предполагает два основных или фасадных ската в форме трапеции и двух треугольных скатов или как их называют вальм, соединённых между собой. Также существуют разновидности четырёхскатных крыш, такие как полувальмовые, отличающиеся не полными треугольными скатами. И шатровые, состоящие из 4-х треугольных скатов, напоминающие пирамиду.

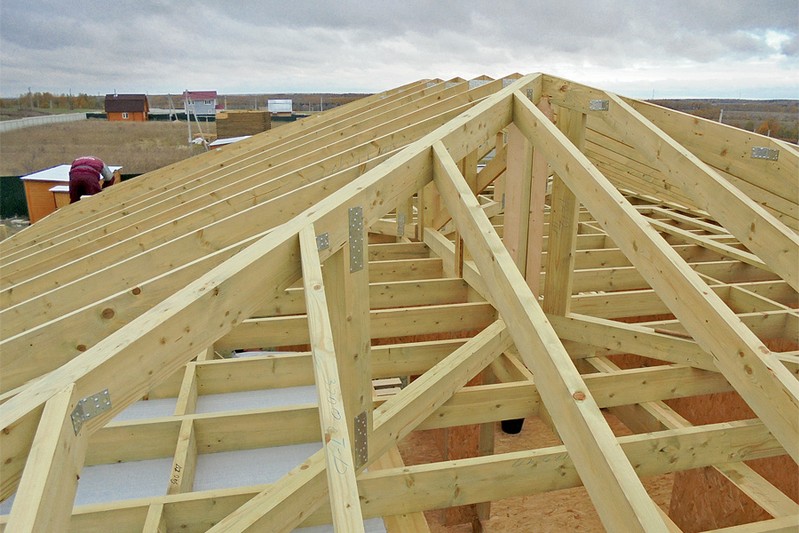

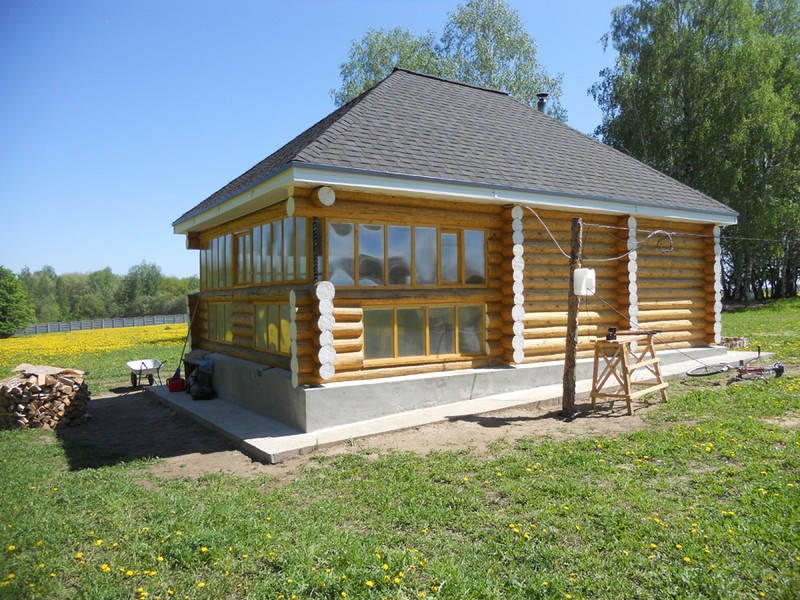

Примеры крыш со вальмовой (четырёхскатной) системой стропил

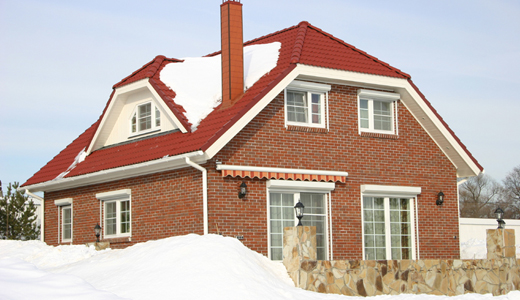

Пример крыши с полувальмовой системой стропил


3. Многощипковая стропильная система.

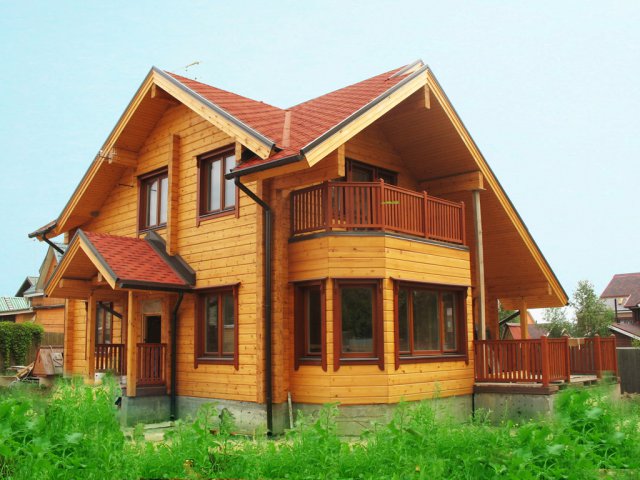

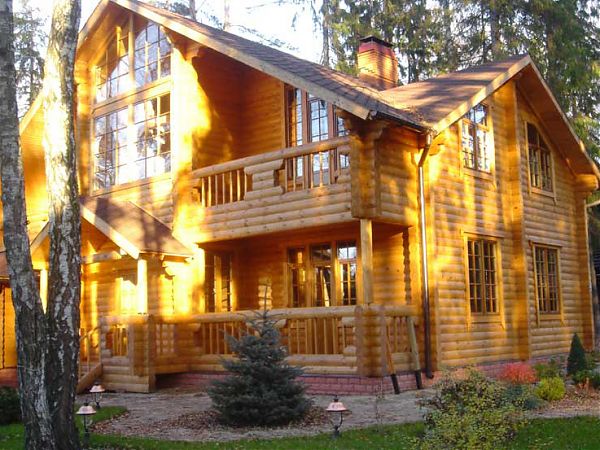

Является наиболее сложной и затратной конструкцией. Представляет собой систему из нескольких двускатных крыш, с коньковой частью, направленной в разные направления и образующей множество примыканий и рёбер. Главным преимуществом такого вида крыши является расширение площади мансардного этажа.



Жесткая и скользящая конструкции
Одним из основных отличий деревянных домов от кирпичных, панельных, монолитных или деревянно-каркасных , заключается в необходимости усадки здания после его постройки. Поэтому стропильные системы деревянных сооружений зачастую имеют свою конструкцию, которая предполагает возможность компенсации усадочных явлений. Чаще всего использую одну из двух систем: скользящую или жесткую. В любом случае монтаж стропильной системы осуществляется после окончательной установки несущих стен.

1. Жесткая стропильная система в деревянном доме применяется в случае, когда предполагается строить мансардный этаж безусадочного (или каркасного) типа. В зависимости от обстоятельств, предпочтений домовладельца сначала принимают решение о выборе типа стропил, которые могут быть сделаны в 2-х вариантах: наслонный тип или висячий. Наслонный тип стропильных систем используют при наличии у возводимого объекта центральной несущей стены или другого вида опор. Висячий тип стропил опирается только на внешние стены, т.е. имеет точки опоры по периметру. Часто такой вариант используют при возведении мансард. В обоих случаях крепление деревянных элементов осуществляется посредством плотницких навыков или с помощью металлического крепежа. В качестве последнего используются перфорированные гвоздевые пластины. Для жесткого крепления стропильной системы применяют подкосы, ригели (затяжки).

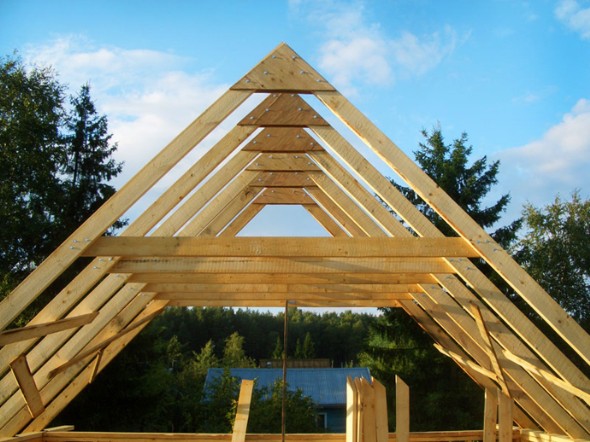

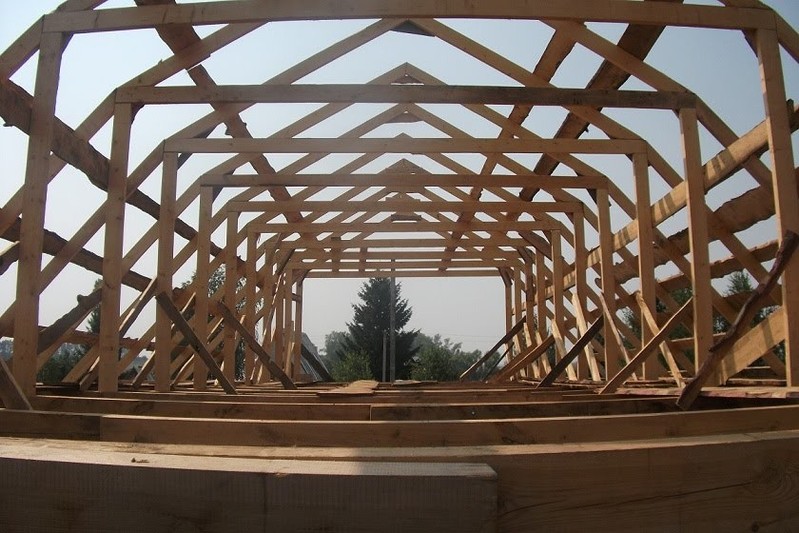

Жесткая стропильная система

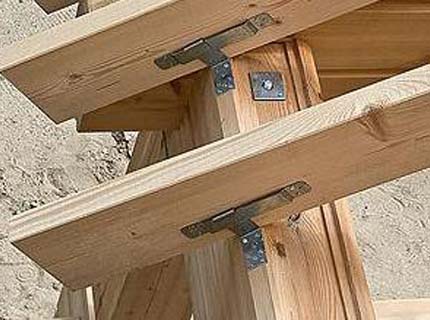

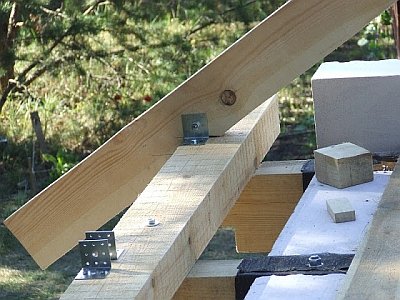

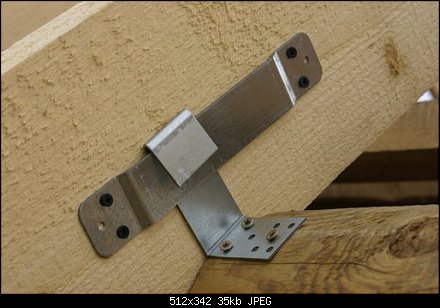

2. Скользящая стропильная система - второй вариант для деревянного дома – конструкция, включающая в себя коньковую балку, плюс прогоны. В этом случае между собой скрепляются только коньковые элементы, в то время как к стенам жесткой фиксации не происходит: стропила закрепляются через т.н. металлические «ползуны». Это позволяет стенам на фронтоне, 2-му этажу быть постоянно под нагрузкой и сохранять свою вертикальность. В противном случае будут увеличиваться зазоры в пазах. Скользящая конструкция из-за наличия коньковых балок и прогонов, сообщает равномерную нагрузку от элементов кровли, на стены, из-за чего венцы в ходе усадки не образуют щелей. Иногда крайнюю пару стропил устанавливают чуть дальше фронтона, а с помощью коньковой балки увеличивают кровельный выпуск. Такая «модернизация» позволяет лучше защитить здание от влияния атмосферных осадков.





Распорные и безраспорные нагрузки
Это способы установок балок, других элементов стропильной конструкции дома, которые передают нагрузку кровли через стропильные ноги на их опоры – мауэрлат, стены. Именно правильный расчет нагрузок обеспечивает надежность кровельных конструкций и стропильных систем. Если нагрузка является распорной, то 1) служит опорой под стропила;
2) соединяет стропильные ноги;
3) не дает разойтись балочным основаниям.

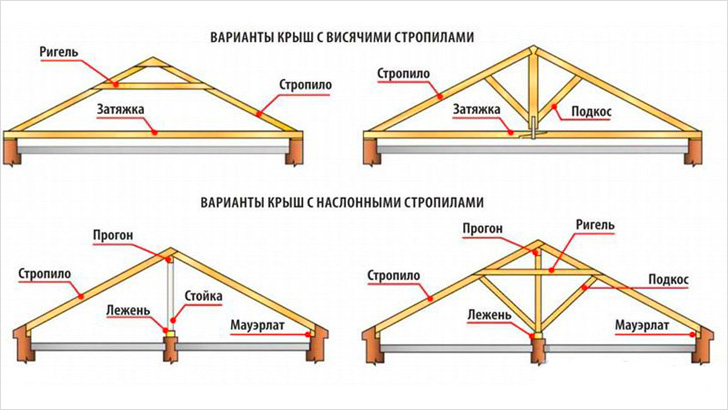

Виды стропил

Если затяжка устанавливается у стропильного основания, то она считается дополнительной балкой перекрытия. Если же затяжку установить повыше, то она будет называться ригелем. Иногда для усиления стропильной системы (при строительстве зданий с большим числом пролетов) используют комбинации; т.е., ставят и ригели, и дополнительные балки. При безраспорной нагрузке нижние концы стропильных ног опираются на стены (мауэрлат), при этом верхние концы соединяются между собой. Также часто опорой являются рамы, получаемые при соединении нижних, верхних прогонов, подкосов, стоек. Безраспорная нагрузка подразумевает работу балок только на изгиб.

Усиление стропильных конструкций
Усиление стропильной конструкции чаще всего применяют при обустройстве мансард, что необходимо для увеличения их полезной площади. Для этого нужно учитывать снеговую, ветровую нагрузку, а также массу кровельного материала, обрешетки. Например, в Северо-Западном районе России общая нагрузка на кровлю составляет до 180 кг/кв. м; если вам необходима кровля из самого тяжелого материала – черепицы, то нужно учитывать, что ее давление на кровлю находится в районе 40 кг/кв. м. В подобных случаях производят усиление стропильной системы домов с мансардой посредством установки ферм треугольной формы. Это вызвано тем, что в строительстве данная геометрическая фигура является наиболее жестким, прочным элементом.



Однако нагромождение треугольников не всегда выглядит эстетично, особенно если учесть, что мансарда обычно используется, как жилое помещение. Поэтому на практике чаще сокращают шаг стропильных ног и увеличивают их сечение. Есть и еще один плюс в усилении стропильных систем: увеличение нагрузки на стены в деревянном доме. Это приводит к повышенному давлению на стены; в результате стеновой материал сильнее прижимаются друг к другу.
Устройство крыши требует особых знаний и навыков, поэтому только грамотно составленная конструкция и расчёт стропильной системы позволяют возвести прочную и долговечную кровельную систему.
